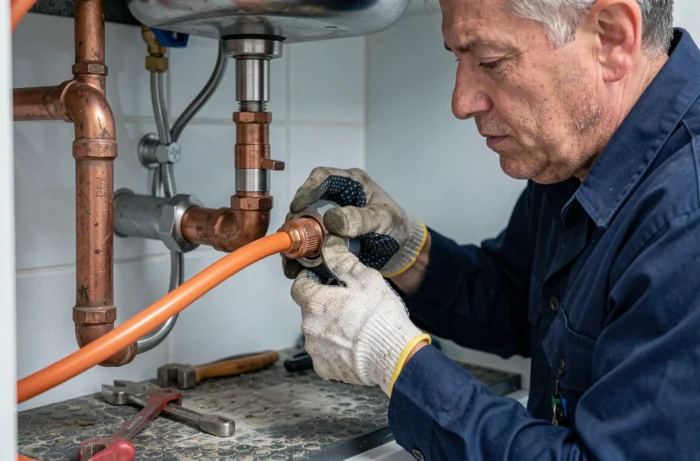

Il PER (polietilene reticolato) e il rame coesistono nella maggior parte degli alloggi ristrutturati. Collegare questi due materiali richiede un raccordo di transizione adeguato, una corretta dimensione e alcune precauzioni termiche spesso ignorate. La scelta del tipo di giunzione – compressione, crimpatura o automatica – dipende dal diametro dei tubi, dall’accessibilità della giunzione e dal fluido trasportato.
Vincolo termico in acqua calda: il rame obbligatorio in uscita dal boiler
La maggior parte delle guide dettaglia il gesto di posa senza affrontare la normativa termica che regola la giunzione rame-PER. Il NF DTU 60.1 impone tuttavia un minimo di 50 cm di tubo di rame tra l’uscita del boiler e il limitatore di temperatura prima di qualsiasi transizione verso il PER.
Questa lunghezza di rame garantisce una dissipazione termica sufficiente per proteggere il PER, la cui resistenza alle alte temperature rimane inferiore a quella del rame. Il limitatore di temperatura stesso è legalmente obbligatorio sulle tubazioni in PER per l’acqua calda sanitaria, anche in alloggi antichi ristrutturati.
Concretamente, durante una ristrutturazione parziale in cui si desidera collegare il PER al rame in uscita dal boiler, è necessario mantenere o installare questo tratto di rame prima del raccordo di transizione. Rimuovere questo segmento per risparmiare tempo espone a un invecchiamento prematuro del PER e a un difetto di conformità.
Diametri rame e PER: corrispondenze da verificare prima di ogni acquisto
L’errore più frequente consiste nel supporre che un tubo di rame di 16 mm e un tubo PER di 16 mm abbiano lo stesso diametro utile. I due sistemi utilizzano convenzioni di misura diverse.
Il rame si misura in diametro esterno. Il PER è anche designato dal suo diametro esterno, ma lo spessore della parete è diverso. Un tubo di rame 14/16 (14 mm interno, 16 mm esterno) non corrisponde direttamente a un PER 16 (che ha un diametro interno più ridotto, spesso attorno ai 12 mm).
Prima di acquistare un raccordo di transizione, è necessario misurare precisamente il diametro esterno del tubo di rame esistente con un calibro. Le dimensioni comuni nell’abitazione residenziale sono 12, 14 e 16 mm in rame. Il raccordo deve indicare chiaramente i due diametri che collega, ad esempio « raccordo rame 14 – PER 16 ».
Filettatura o tubo: una distinzione da non confondere
Su un’installazione esistente, la partenza in rame può essere un tubo liscio o un terminale filettato (maschio o femmina). Un raccordo a compressione per tubo liscio non è adatto su una filettatura, e viceversa. Identificare se l’attesa in rame è filettata o liscia condiziona il tipo di raccordo da selezionare.
Raccordo a compressione, a crimpatura o automatico: quale scegliere per una giunzione rame-PER
Tre famiglie di raccordi consentono la transizione tra rame e PER senza saldatura. Ognuna ha un campo di impiego preciso.
- Il raccordo a compressione (detto « bicone » lato rame) si stringe con la chiave piatta. È adatto per installazioni accessibili dove un successivo serraggio rimane possibile. Il giunto in ottone o l’oliva in rame garantisce la tenuta tramite deformazione controllata sul tubo.
- Il raccordo a crimpatura richiede una pinza di crimpatura adatta al profilo del raccordo. La giunzione è definitiva e più affidabile nel tempo, particolarmente raccomandata per i passaggi incassati o sotto pavimento dove qualsiasi intervento successivo sarebbe distruttivo.
- Il raccordo automatico (tipo push-fit) si innesta semplicemente inserendo il tubo. Ripara rapidamente, ma la sua affidabilità a lungo termine è oggetto di dibattito tra i professionisti, in particolare per i circuiti di riscaldamento soggetti a variazioni di temperatura.
Per una giunzione rame-PER incassata, la crimpatura rimane la scelta più sicura. In superficie e accessibile, la compressione offre un buon compromesso tra costo e solidità.
Il ruolo dell’inserto di rinforzo lato PER
Essendo il PER un tubo flessibile, ogni raccordo a compressione o a crimpatura richiede un inserto (o guaina) di rinforzo in ottone inserito all’interno del tubo. Questo inserto impedisce al tubo di schiacciarsi sotto la pressione del serraggio e garantisce la sezione di passaggio dell’acqua.
Omettere l’inserto è l’errore classico del fai-da-te frettoloso. Il raccordo sembra tenere al montaggio, ma la deformazione progressiva del PER provoca una perdita dopo alcune settimane, se non giorni, sotto pressione di riscaldamento.
Errori di posa che provocano perdite su un raccordo rame-PER
Oltre al cattivo dimensionamento, diversi gesti di posa compromettono la tenuta della giunzione.
- Tagliare il tubo PER con uno strumento inadeguato (sega, cutter) produce un taglio obliquo o sbavato. Solo una pinza taglia-tubi PER garantisce una sezione netta e perpendicolare, necessaria affinché l’inserto entri dritto e il giunto lavori uniformemente.
- Dal lato del rame, un tubo mal sbavato (bavure interne dopo il taglio) impedisce al raccordo di posizionarsi correttamente. Un alesatore o un semplice sbavatore è sufficiente.
- Stringere un raccordo a compressione con una chiave a rullino invece di due chiavi piatte (una per mantenere il corpo, l’altra per girare il dado) provoca una torsione del tubo di rame e una cattiva compressione dell’oliva.
- Non utilizzare mai canapa o teflon su un raccordo a compressione per tubo liscio: la tenuta avviene metallo contro metallo tramite l’oliva, non tramite un giunto filato. Aggiungere del teflon altera la coppia di serraggio.
Test di messa in pressione
Dopo il montaggio, aprire progressivamente l’arrivo dell’acqua e verificare l’assenza di gocciolamenti per diversi minuti. Su un circuito di riscaldamento, una prova sotto pressione (di solito una volta e mezza la pressione di servizio) consente di convalidare la tenuta prima di richiudere le pareti.
La giunzione rame-PER non presenta difficoltà tecniche maggiori quando il raccordo è correttamente dimensionato e le regole di taglio, sbavatura e serraggio sono rispettate. Il punto più spesso trascurato rimane il vincolo normativo in acqua calda: questi 50 cm di rame in uscita dal boiler e il limitatore di temperatura non sono opzionali, nemmeno su un cantiere di ristrutturazione parziale.
